1600 kVA Compacte onderstationtransformator - 33/0,4 kV|Ethiopië 2022

01 Algemeen

1.1 Projectachtergrond

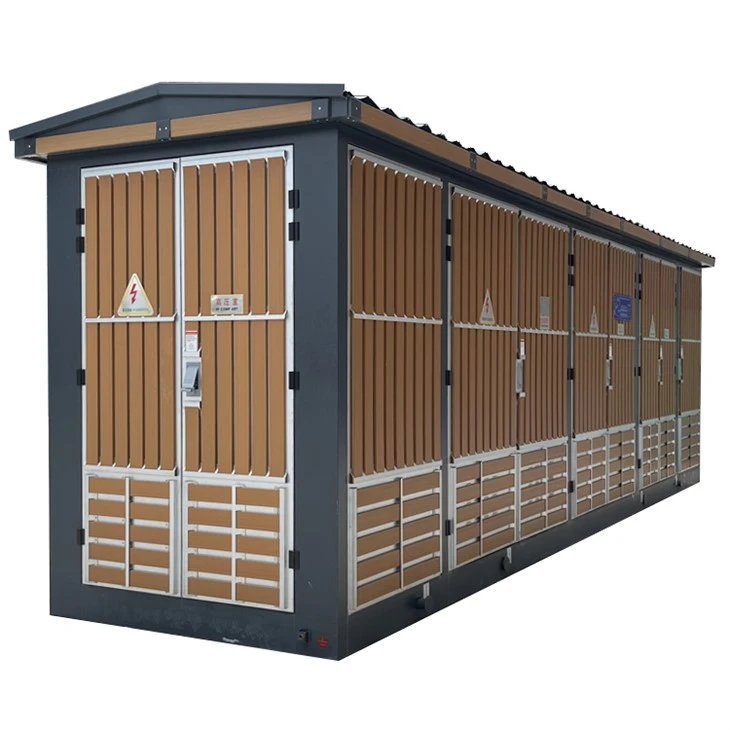

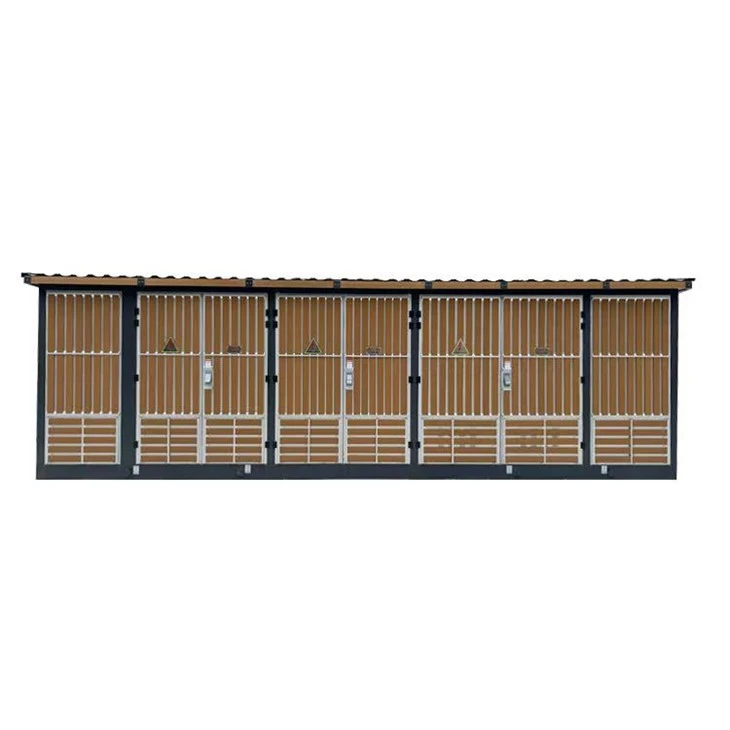

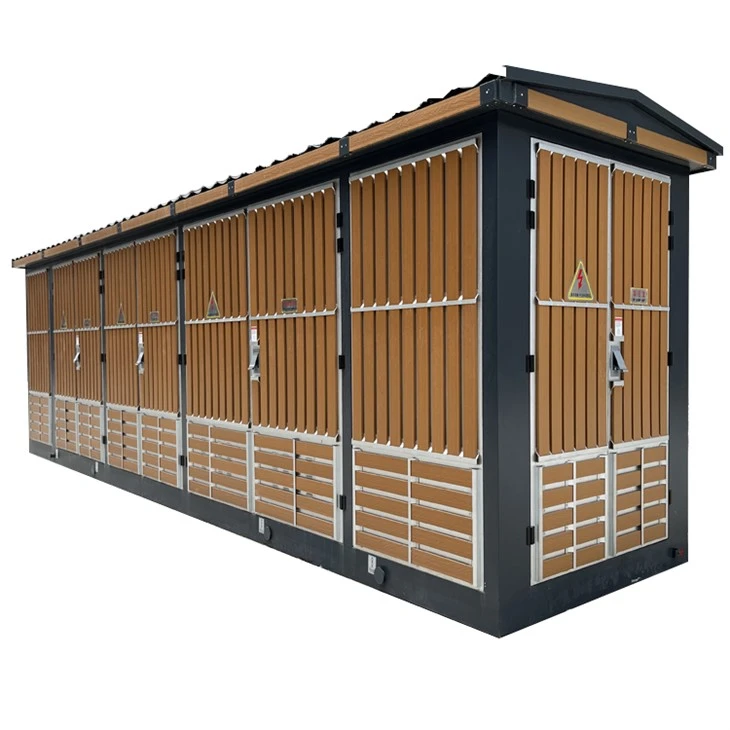

Deze 1600 kVAcompact onderstationDe transformator werd in 2022 aan Ethiopië geleverd. Hij wordt gebruikt in fabrieken die elektrische producten vervaardigen. Dit geprefabriceerde onderstation (ook wel compacte transformator genoemd) bevat HV- en LV-schakelpanelen metdistributie transformatorom een ​​alomvattende oplossing te bieden. Dit geprefabriceerde substation is gemakkelijk te transporteren en klaar om te verhuizen, klaar voor installatie en inbedrijfstelling, compact en robuust ontwerp, uitgerust met hoogwaardige HV- en LV-apparatuur, breed scala aan in de fabriek ontworpen opties, betrouwbaar en minimaal onderhoud.

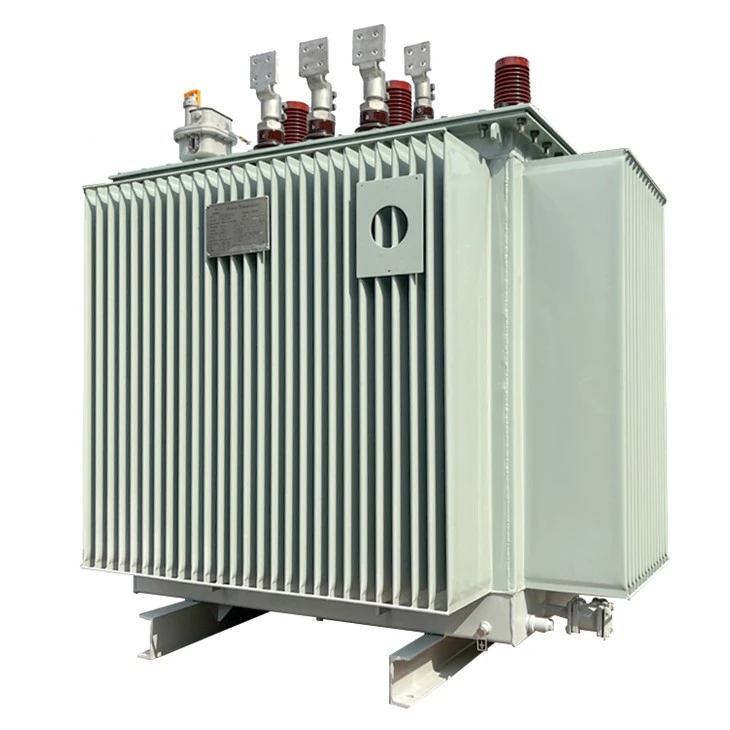

Het nominale vermogen van de compacte onderstationtransformator is 1600 kVA met ONAN-koeling, 3 fasen, de primaire spanning is 33 kV met ± 2 * 2,5% aftapbereik (NLTC), de secundaire spanning is 0,4 kV, ze vormden een vectorgroep van Dyn5.

1.2 Technische specificatie

Specificaties type en gegevensblad van 1600 kVA compacte onderstationtransformator

1.3 Tekeningen

1600 kVA compacte onderstationtransformator, diagramtekening en grootte.

02 Productie

2.1 Kern

De kern wordt gevormd door individuele siliciumstaalplaten in een specifieke opstelling te stapelen. Deze structuur minimaliseert magnetische lekkage en vermindert energieverliezen. De geometrie en materiaaloriëntatie van de kern zijn geoptimaliseerd om een ​​uniforme magnetische fluxdichtheid te garanderen en lokale verzadiging te verminderen. Het minimaliseren van luchtspleten verbetert de magnetische koppeling, maar er worden opzettelijk kleine ruimtes gelaten om mechanisch trillingsgeluid te verminderen. De gelamineerde kern wordt stevig aangedrukt en met klemmen vastgezet om vervorming door elektromagnetische krachten tijdens bedrijf te voorkomen.

2.2 Wikkelen

Om kortsluiting tussen de spoelen te voorkomen, worden vaak isolatiematerialen die bestand zijn tegen hoge -temperaturen- gebruikt, zoals epoxyhars of papierisolatie. De verhouding van windingen tussen de primaire en secundaire wikkelingen bepaalt de spanningsverhouding van de transformator. Om oververhitting te voorkomen, zijn de spoelen ontworpen met effectieve warmteafvoerkanalen, en sommige transformatoren gebruiken olie- of luchtkoelsystemen om te helpen bij het koelen. De spoelen moeten bestand zijn tegen elektromagnetische krachten, vooral tijdens kortsluiting of grote stroomschommelingen. Daarom zijn ze ontworpen met stabiele mechanische structuren.

2.3 Tank

Het doosdeel maakt gebruik van toonaangevende binnenlandse technologie en technologie, de schaal maakt gebruik van aluminium- geplateerde zinkstalen plaat, het frame gebruikt standaard containermateriaal en productieproces, heeft goede anti- corrosieprestaties om 20 jaar geen roest te garanderen, de binnenste afdichtingsplaat gebruikt een plaat van aluminiumlegering, de sandwich gebruikt vuurvast isolatiemateriaal, de doos is geïnstalleerd met airconditioning en ontvochtigingsapparatuur, de apparatuur wordt niet beïnvloed door het natuurlijke klimaat en externe vervuiling. Het kan een normale werking garanderen in de barre omgeving van -40 graden ~ +40 graden.

2.4 Eindmontage

Frame: Las het frame en breng een anti-corrosiebehandeling aan.

Transformator: Hijsen, vastzetten en oliepeil of -conditie controleren.

Hoog-compartiment: installeer apparatuur, sluit rails en circuits aan.

Laag-compartiment voor spanning: installeer schakelapparatuur, rails en bedrading.

Controle en bescherming: Installeer beveiligingsapparatuur en -instrumenten.

Buitenschaal: Monteer schaal, deuren, ventilatie en afdichting.

Kabels en aarding: Compleet bedradings- en aardingssysteem.

03 Testen

1. Inspectie van het uiterlijk (vorm van de behuizing, laskwaliteit, oppervlakteverf, reiniging van de behuizing, gegalvaniseerde onderdelen)

2. Kwaliteitscontrole van de montage (bevestigingsmiddelen, elektrische componenten)

3. Inspectie van de bedrading (hoofdcircuit, secundair circuit)

4. Apparatuurinspectie (inspectie van elektrische apparatuur, inspectie van transformatoren)

5. Inspectie van isolatieafstand en kruipafstand (elektrische afstand van hoofdcircuit aan laagspanningszijde)

6. Mechanische werkingstest (handmatige openings- en sluitingsbediening van lastschakelaar, handmatige openings- en sluitingsbediening van aardingsschakelaar, uitschakeloperatie met zekering, preventie van verkeerde bediening, componenten)

7. Lusweerstandsmeting (hoofdcircuit)

8. Isolatietest (1min netfrequentie bestand tegen spanningstest)

04 Site en samenvatting

SCOTECHDe compacte substationtransformatoren zijn ontworpen met precisie, duurzaamheid en efficiëntie in het achterhoofd en leveren betrouwbare prestaties voor een breed scala aan toepassingen. Met geavanceerde technologie, robuuste constructie en aanpasbare opties streven wij ernaar om aan uw energiebehoeften te voldoen en tegelijkertijd veiligheid en duurzaamheid te garanderen. Kies onze transformatoren voor een slimmere, betrouwbaardere stroomoplossing die uw succes stimuleert.
