2000 kVA Distributiestationtransformator - 44/0,48 kV|Canada 2025

01 Algemeen

1.1 Projectachtergrond

In 2025 werd een onderstationtransformator van 2000 kVA aan Canada geleverd. Het nominale vermogen van de transformator is 2000 kVA met ONAN-koeling. De primaire spanning is 44 kV met ±2*2,5% aftakkingsbereik (NLTC), de secundaire spanning is 0,48Y/0,277 kV, ze vormden een vectorgroep van Dyn1.

Met een flexibel ontwerp en een hoge productiekwaliteit voldoen de door SCOTECH geproduceerde onderstationtransformatoren effectief aan de uiteenlopende eisen van de klant. Naast het leveren van betrouwbare stroomconversie en -distributie, beschikken deze transformatoren over geavanceerde ontwerpen om het risico op vlambogen te verminderen en de impact op het milieu te minimaliseren. Ze kunnen worden afgestemd op specifieke operationele scenario's, inclusief aanpassing aan unieke werkomgevingen, omstandigheden op grote hoogte- en specifieke efficiëntie-eisen. Gebruikers kunnen ook kiezen uit een verscheidenheid aan isolatieverbindingsopties, zoals op-gemonteerde of zijwand-gemonteerde bussen, waardoor een naadloze integratie in primaire of secundaire distributiesystemen wordt gegarandeerd.

Of het nu gaat om stedelijke netwerken, industriële energievoorzieningen of grote infrastructuurprojecten: onderstationtransformatoren bieden efficiënte, veilige en milieuvriendelijke oplossingen voor energiebeheer-en vormen de hoeksteen van moderne energienetwerken.

1.2 Technische specificatie

Specificaties type en gegevensblad van 2000 kVA onderstationtransformator

1.3 Tekeningen

2000 kVA onderstationtransformator diagramtekening en grootte.

02 Productie

2.1 Kern

Veel voorkomende kernstructuren omvatten drie-fase drie-pootontwerpen en drie-fase vijf-pootontwerpen. De kern met drie-fasen met drie- poten wordt veel gebruikt vanwege zijn compacte structuur en kosten-efficiëntie, terwijl de kern met drie-fasen met vijf- poten een hogere stabiliteit en lagere fluxlekkage biedt, geschikt voor complexere stroombehoeften.

Transformatorkernen zijn doorgaans voorzien van zorgvuldig ontworpen gelamineerde structuren om wervelstroomverliezen door dunne staalplaten te verminderen. Materialen van hoge-kwaliteit zoals siliciumstaal, legeringen met een hoog-siliciumgehalte en niet-gericht elektrisch staal worden gebruikt om de magnetische permeabiliteit te optimaliseren en verliezen te minimaliseren. Het superieur ontwerp verbetert niet alleen de stabiliteit en efficiëntie onder verschillende operationele omstandigheden, maar verlaagt ook de operationele kosten en versterkt de weerstand van de transformator tegen kortsluiting en overbelasting.

2.2 Wikkelen

Transformatoren voor onderstations maken gebruik van een rechthoekige spoelconfiguratie, waarin draad-gewikkelde primaire- hoogspanningswikkelingen en vel-gewonden secundaire wikkelingen zijn verwerkt. Dit geavanceerde ontwerp minimaliseert axiale spanning als gevolg van kortsluiting en zorgt tegelijkertijd voor een effectieve magnetische balancering van kraanverbindingen.

De spoelen zijn met precisie vervaardigd met behulp van geavanceerde wikkelmachines, die nauwgezette spanningscontrole en optimale plaatsing van de geleiders mogelijk maken, waardoor de kortsluitsterkte en de operationele efficiëntie worden verbeterd. Over de wikkelingen wordt hoogwaardige papierisolatie met een diamant-patroon en een epoxy--coating toegepast, waardoor de structurele integriteit en superieure elektrische isolatie op kritieke spanningspunten worden versterkt. Dit innovatieve ontwerp vergemakkelijkt een efficiënte circulatie van koelvloeistof, waardoor optimale bedrijfstemperaturen worden gehandhaafd.

Spoelassemblages ondergaan een rigoureus warmte-uithardingsproces- onder zorgvuldig berekende hydraulische druk, waardoor de componenten worden gestold om de krachten te weerstaan ​​die worden gegenereerd tijdens kortsluiting. Deze nauwgezette techniek zorgt ervoor dat transformatorspoelen uitstekende prestaties en betrouwbaarheid leveren, wat aanzienlijk bijdraagt ​​aan de algehele stabiliteit van het elektrische distributiesysteem.

2.3 Tank

Transformertanks zijn ontworpen voor uitzonderlijke sterkte, duurzaamheid en gebruiksgemak, installatie en onderhoud. Deze tanks zijn gemaakt van nauwkeurig-gesneden, warm-gewalst, gebeitst en geolied staal en zijn zorgvuldig gelast om de structurele integriteit en lange levensduur te garanderen. Ze zijn ontworpen om robuuste bescherming te bieden voor de isolatievloeistof en andere interne componenten die cruciaal zijn voor de werking van de transformator.

De tanks ondergaan strenge ontwerptests, waaruit blijkt dat ze druk tot 7 psig kunnen verdragen zonder permanente vervorming te ervaren, en 15 psig zonder enig risico op breuk. Deze rigoureuze tests zorgen ervoor dat de tanks bestand zijn tegen uitdagende operationele omstandigheden, waardoor de algehele betrouwbaarheid en veiligheid van het transformatorsysteem wordt vergroot. Door innovatief ontwerp en hoogwaardige materialen- spelen deze tanks een cruciale rol bij het waarborgen van de functionaliteit en efficiëntie van onderstationtransformatoren.

2.4 Eindmontage

Kern- en spoelassemblage: Versterk de kern met zware stalen uiteinden om wikkelvervorming te voorkomen.

Vacuümverwerking: Droog de transformator en vul deze met gefilterde isolatieolie onder vacuüm, terwijl u de secundaire wikkelingen bekrachtigt om vocht te verdrijven.

Tankinstallatie: Installeer een afgesloten olietank voor effectieve warmteafvoer.

Elektrische aansluiting: Sluit de hoog- en laagspanningszijden aan op het externe distributiesysteem.

Olie vullen en behandelen: Injecteer isolatieolie van hoge-kwaliteit in de transformatortank en voer een ontgassingsbehandeling uit om de isolerende eigenschappen van de olie te garanderen.

03 Testen

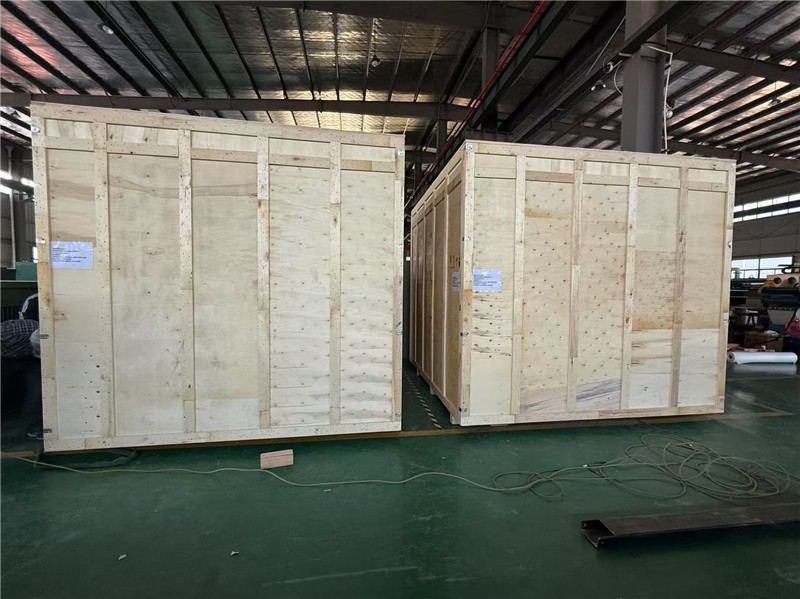

04 Verpakking en verzending

05 Site en samenvatting

Samenvattend zijn onze onderstationtransformatoren ontworpen om uitzonderlijke betrouwbaarheid en hoge efficiëntie te bieden, waardoor uw elektriciteitsnet geavanceerde prestaties en duurzame duurzaamheid krijgt. Met de allernieuwste- technologische innovaties en strenge kwaliteitscontroles zorgen we voor naadloze en stabiele energiedistributieoplossingen voor moderne infrastructuur. Kiezen voor onze producten betekent kiezen voor de veiligheid en intelligentie van de toekomstige aandrijftechniek. Neem gerust contact met ons op om te ontdekken hoe onze oplossingen u kunnen helpen een sterker energiesysteem op te bouwen.
