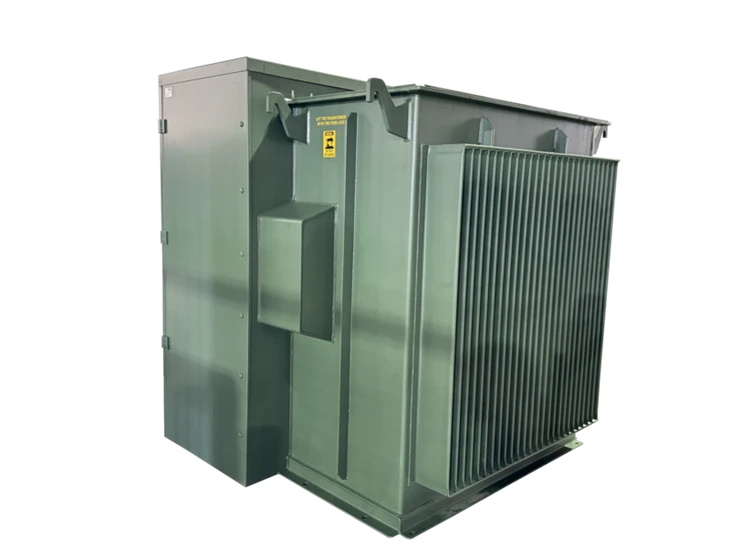

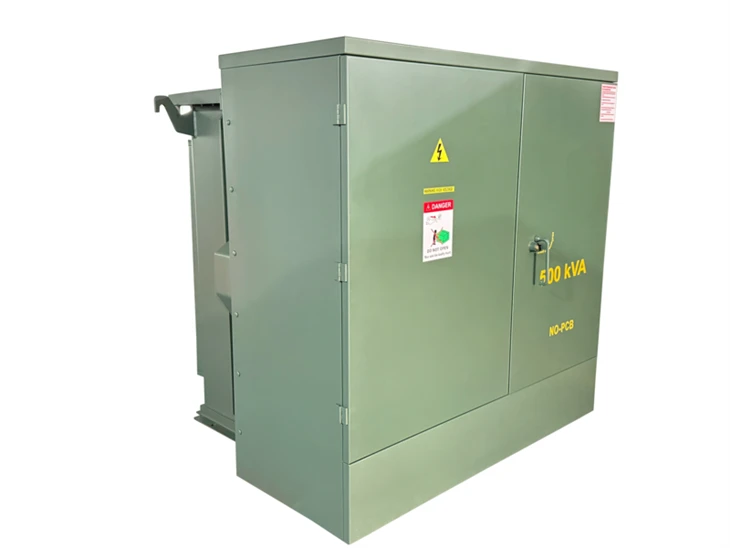

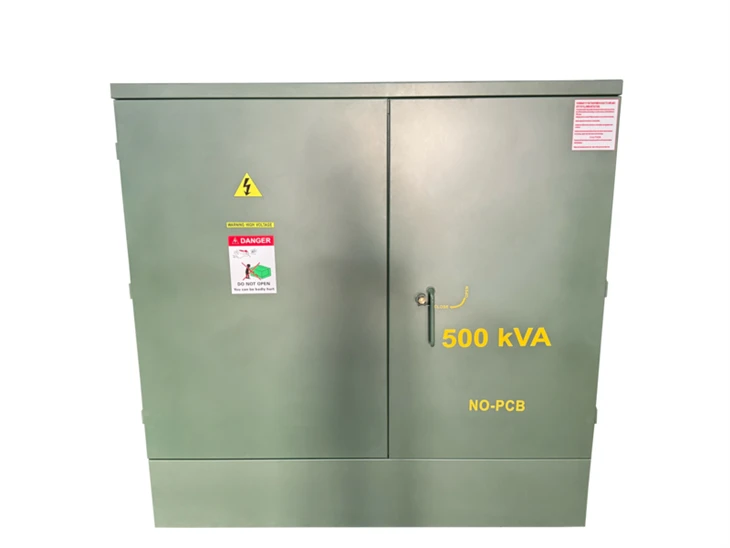

500 kVA op een pad gemonteerde residentiële transformator - 34,5/0,48 kV|Guyana 2024

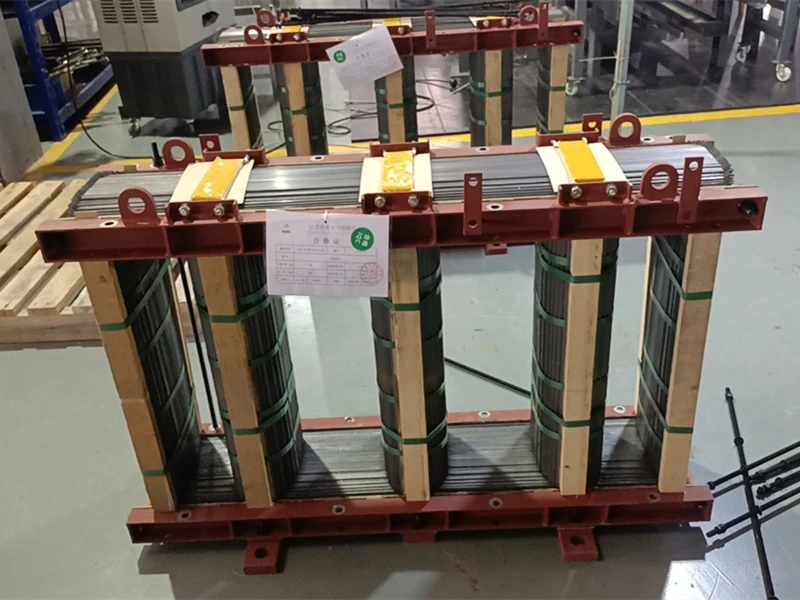

De drie-fase vijf-kolomkern is een geavanceerd transformatorkernontwerp. De structuur bestaat uit vijf ferromagnetische kolommen, drie-fasekolommen en twee gemeenschappelijke kolommen vormen een unieke geometrische configuratie. Het belangrijkste voordeel van dit ontwerp is dat het hysteresisverlies en wervelstroomverlies effectief kan verminderen, waardoor de algehele efficiëntie van de transformator wordt verbeterd.

Het geoptimaliseerde fluxpad van de drie-fase vijf-kolommen maakt de fluxverdeling van de kern uniformer en vermindert het risico op lokale verzadiging. Dit verbetert niet alleen het laadvermogen van de transformator, maar vergroot ook het aanpassingsvermogen aan netschommelingen. Bovendien vermindert het ontwerp elektromagnetische interferentie, waardoor de stabiliteit en betrouwbaarheid van de apparatuur wordt verbeterd.

De spoel van de transformator is een van de kerncomponenten, die verantwoordelijk is voor de transmissie en omzetting van elektrische energie. Het wordt gewoonlijk verdeeld in hoogspanningsspoelen en laagspanningsspoelen, die beide de spanning verhogen of verlagen via magnetische veldkoppeling. De spoelen zijn gewikkeld uit geleidende materialen (zoals koper of aluminium) met een goede elektrische geleidbaarheid en hittebestendigheid om een ​​stabiele werking onder verschillende belastingsomstandigheden te garanderen.

Bij het ontwerp heeft de verhouding van de windingen van de transformatorspoel rechtstreeks invloed op de spanningsverhouding van de transformator, dat wil zeggen dat de verhouding tussen het aantal windingen van de hoogspanningsspoel en de laagspanningsspoel de relatie tussen de ingangsspanning en de uitgangsspanning bepaalt. Daarnaast hebben ook de lay-out van de spoel, de wikkelingsmodus en de keuze van isolatiematerialen een directe invloed op de prestaties, het rendement en het warmteafvoervermogen van de transformator.

De tank van de transformator is een belangrijk onderdeel van de transformator, die voornamelijk wordt gebruikt om isolerende olie op te slaan, en speelt de rol van koeling en bescherming. De tank is meestal gemaakt van staal en heeft een goede sterkte en corrosieweerstand om de stabiliteit en betrouwbaarheid in verschillende werkomgevingen te garanderen. De isolerende olie die erin is opgeslagen, kan niet alleen effectief isoleren, maar heeft ook goede warmtegeleidingsprestaties, waardoor de warmte die door de transformator wordt gegenereerd tijdens bedrijf snel kan worden afgevoerd, om de normale temperatuur van de apparatuur te behouden.

Qua ontwerp heeft de tank meestal meerdere connectoren en kleppen om het monitoren van het oliepeil en de temperatuur te vergemakkelijken en het noodzakelijke onderhoud uit te voeren. Bovendien zijn sommige tanks ook uitgerust met gasvrijgavevoorzieningen om het hoofd te bieden aan noodsituaties zoals interne gasexpansie of lekkage, waardoor de veiligheid van de transformator wordt vergroot.

Het afdichtingsontwerp van de tank is ook van cruciaal belang. Dit kan het binnendringen van vocht en onzuiverheden voorkomen, de levensduur van de isolerende olie verlengen en de stabiele werking van de transformator op de lange- termijn garanderen. Door een redelijk tankontwerp kan niet alleen de efficiëntie en veiligheid van de transformator worden verbeterd, maar ook de onderhoudskosten effectief worden verlaagd en de algehele prestaties van de apparatuur worden verbeterd.

Montage: Sluit de kern en wikkelingen aan en installeer isolatiemateriaal.

Olietank: Installeer de olietank en voeg isolatieolie toe.

Distributieapparaat: Sluit hoog- en laagspanningsdistributieapparaten aan.

Aarding: Installeer het aardingssysteem.
