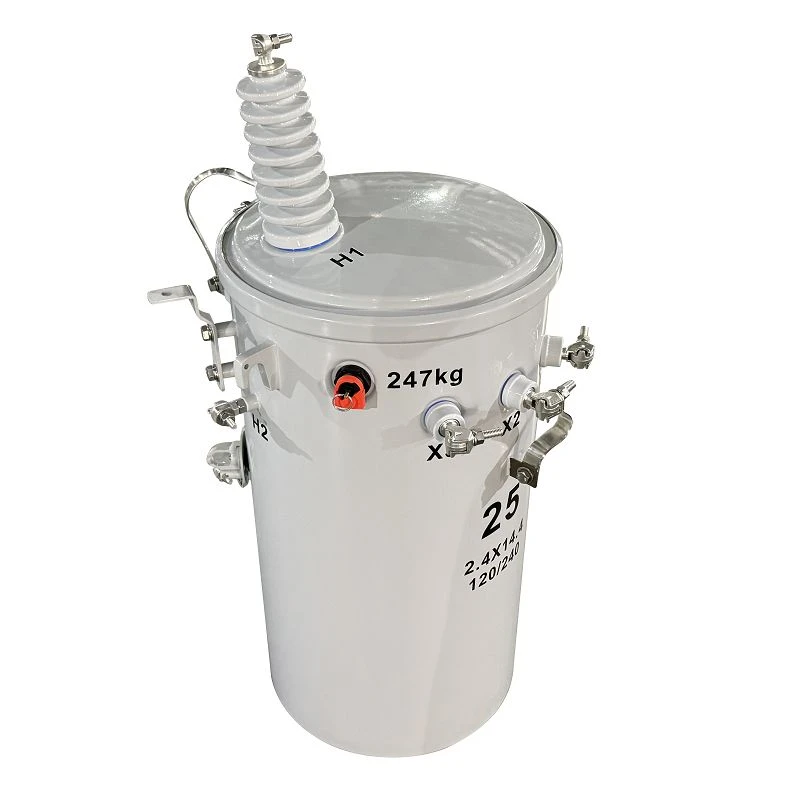

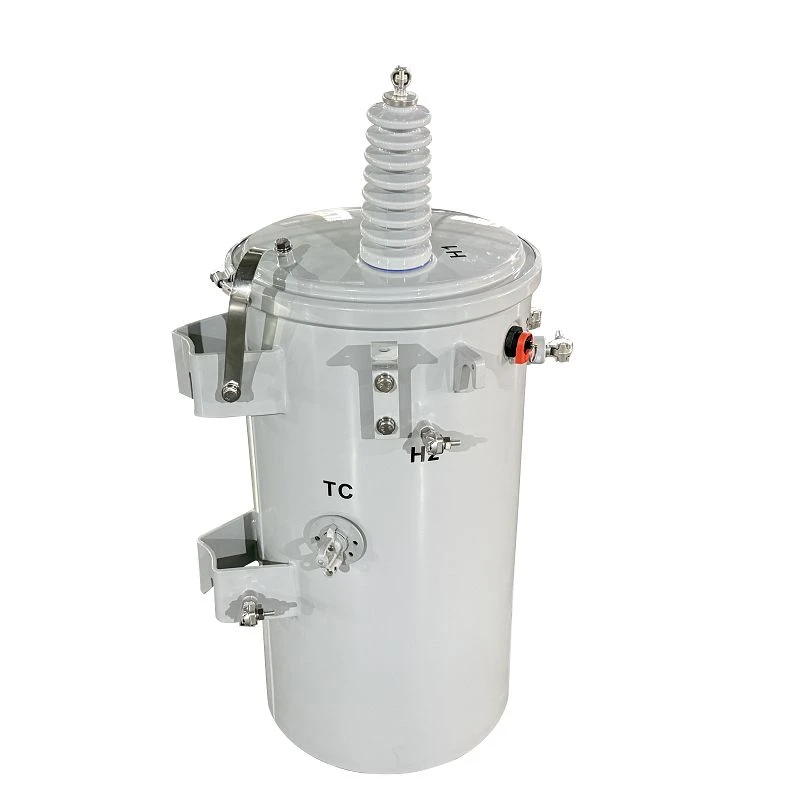

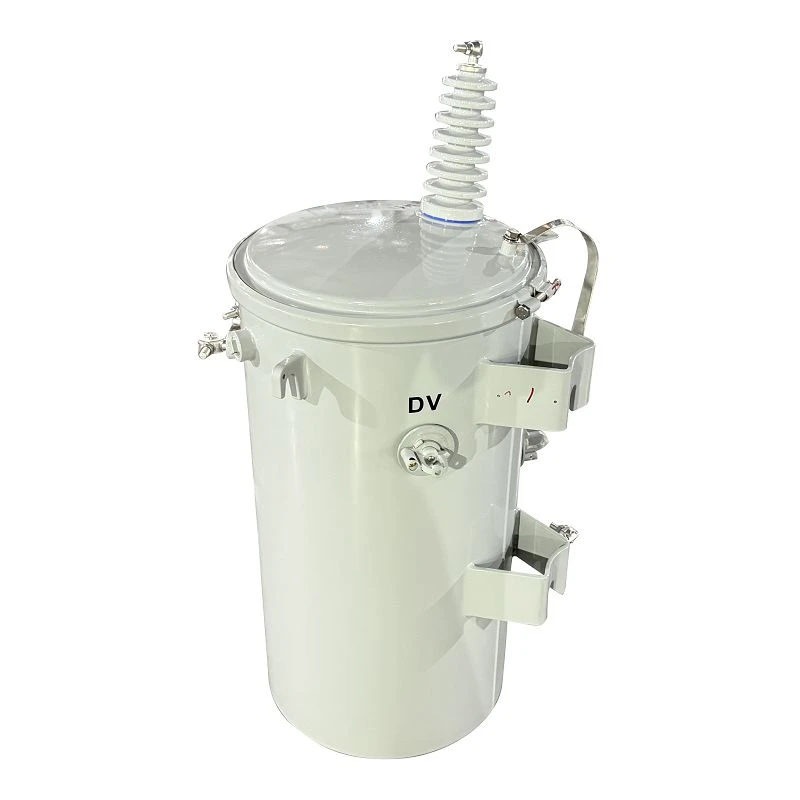

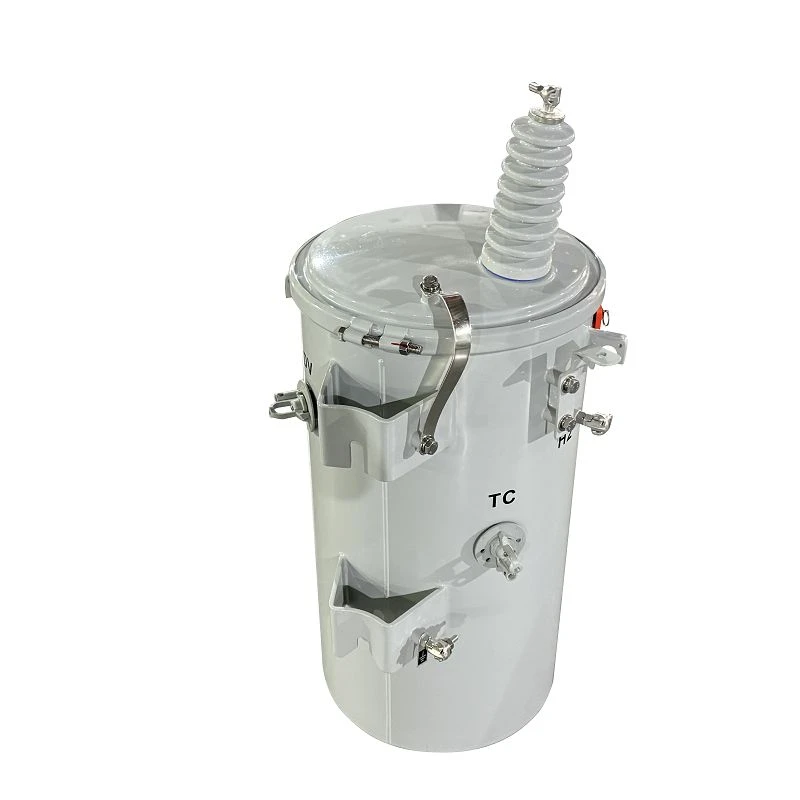

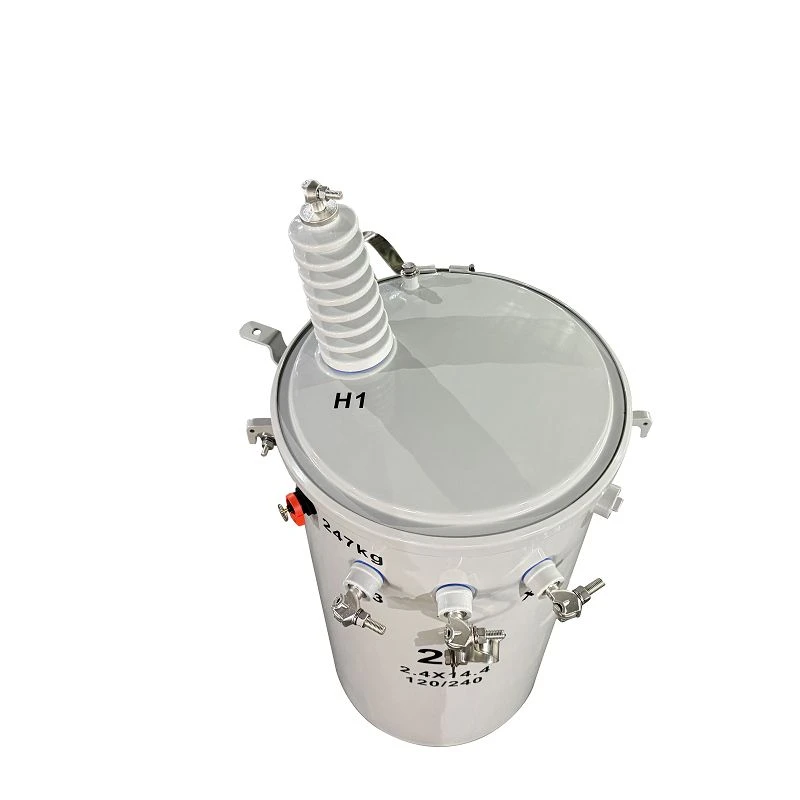

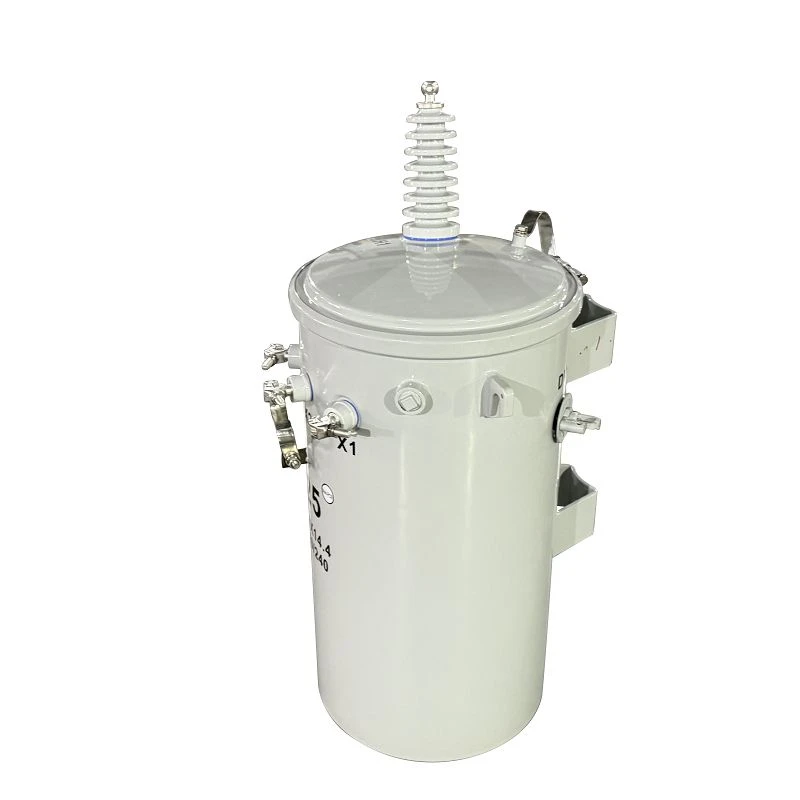

25 KVA transformator voor elektriciteitspaalmontage - 2,4/0,12 KV|Canada 2025

01 Algemeen

1.1 Klant- en locatie-inzichten

Overzicht: Deze transformator is geselecteerd om een ​​betrouwbare en efficiënte werking te garanderen onder de barre omgevingsomstandigheden van NWT, Canada, en ondersteunt landelijke residentiële en licht commerciële distributienetwerken terwijl de onderhoudsvereisten worden geminimaliseerd.

Belangrijkste klantvereisten:

• Werkt betrouwbaar bij extreme kou (tot -52 graden)
• Geschikt voor paal-gemonteerde installatie in heuvelachtig taiga-terrein
• Kan hoge luchtvochtigheid, sneeuwbelasting, wind en vervuiling aan
• Presteert efficiënt onder normale deellast (~60%)
Installatieomgeving en locatieomstandigheden

Toepassingsoverwegingen:

• De masthoogte zorgt voor natuurlijke koeling, er zijn dus geen extra koelvinnen nodig
• Transformer bedient residentiële en licht commerciële ladingen in landelijke distributienetwerken

1.2 Technische specificatie

Specificaties en gegevensblad van eenfasige transformator voor paalmontage van 25 kVA

1.3 Tekeningen

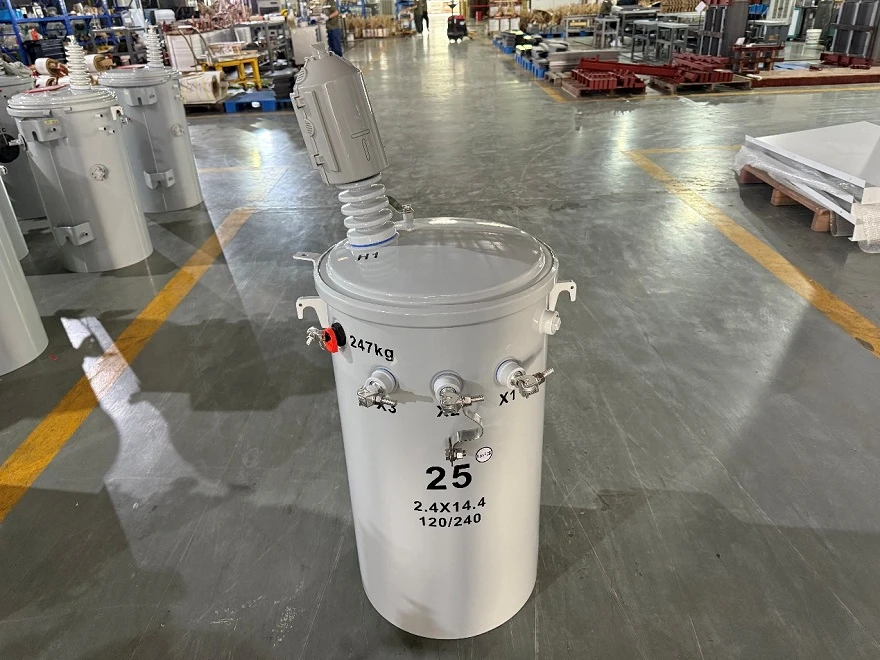

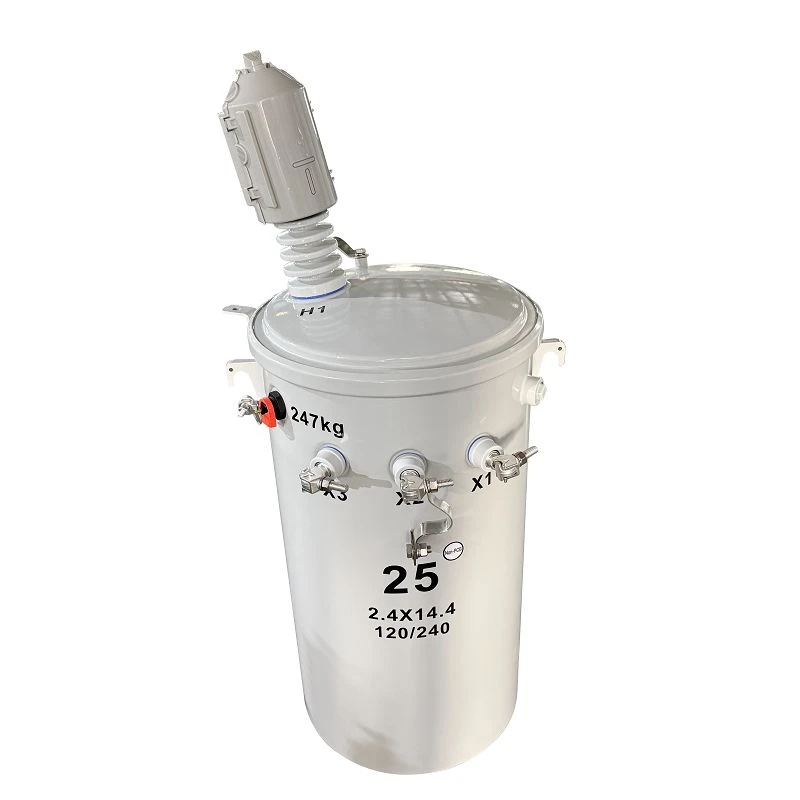

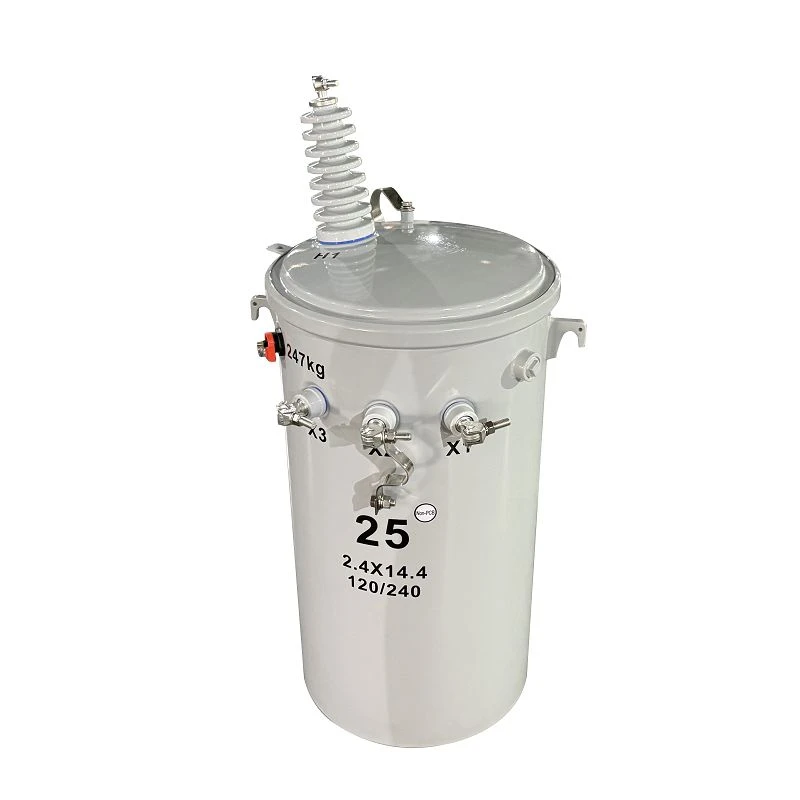

25kVA eenfasige transformator voor paalmontage, tekening en naamplaatje

02 Transformatorontwerp voor extreme Canadese omstandigheden

2.1. Ontwerpoplossingen voor betrouwbaarheid

Om prestaties op de lange- termijn te garanderen onder het barre klimaat van NWT, Canada, is de transformator voorzien van robuuste koperen wikkelingen, ONAN-koeling voor natuurlijke warmteafvoer en een afgedichte stalen tank met lichtgrijze afwerking ter bescherming van het milieu.

2.2. Belangrijkste technische parameters

De transformator is gebouwd volgens de CSA C2.2-06-normen, met een primair spanningsbereik van 4160 GrdY/2400X – 24940 GrdY/14400 V, secundaire spanning 120/240 V, vectorgroep Ii6 en een hoog rendement van 98,87%. De NLTC-tapwisselaar maakt een fijne spanningsaanpassing mogelijk (± 2 x 2,5%) voor distributiebelastingen op het platteland, die doorgaans op gedeeltelijke belasting werken (~ 60%).

2.3. Veiligheids- en operationele kenmerken

Het hoog-doorvoerontwerp omvat bovenaan-gemonteerde H1-aansluitingen met 4--wegklemmen en intern vastgeschroefde H2-verbindingen, versterkt met vogelbeschermers om interferentie van dieren in het wild te voorkomen. Laag-spanningsbussen zijn aan de zijkant-gemonteerd met klemaansluitingen, en de transformator is voorzien van een Internal Fuse Device (IFD) voor interne foutbeveiliging.

Dubbele-spanningsschakelaar

03 Testen

Een van de 271 eenheden: testen van standaard- en routinetests

04 Koude-Klimaatpaal-Gemonteerde transformatoren

Op palen-gemonteerde transformatoren die in extreem koude omgevingen werken, zoals Noord-Canada of andere sub-arctische gebieden, vereisen gespecialiseerde ontwerpaanpassingen om betrouwbare, veilige prestaties op de lange- termijn te garanderen. Belangrijke overwegingen zijn onder meer:

Lage-temperatuur-bestendige materialen:Gebruik van isolatiesystemen, doorvoeren en structurele componenten die extreme kou kunnen weerstaan ​​zonder te barsten of broos te worden.

Koud-Geoptimaliseerde transformatorolie en koeling:Selectie van minerale of synthetische oliën met lage vloeipunten en ONAN-koelsystemen (olie-natuurlijke lucht-natuurlijk) die zijn ontworpen om voldoende warmteafvoer te behouden, zelfs bij gedeeltelijke belasting.

Verzegelde, weerbestendige tank:Een volledig afgedichte stalen behuizing beschermt tegen vocht, sneeuw, ijs en omgevingscorrosie, waardoor de interne componenten droog en geïsoleerd blijven.

Structurele versterking:Tanks, montagebeugels en steunen die zijn ontworpen om zware sneeuwbelastingen, harde wind en potentiële seismische activiteit te weerstaan, terwijl de mechanische integriteit bij lage temperaturen behouden blijft.

Temperatuur- en belastingafstemming:De nominale waarden van transformatoren, schakelwisselaars en thermische stijgingslimieten zijn berekend om een ​​veilige werking onder extreme omgevingsomstandigheden te garanderen, waarbij rekening wordt gehouden met belastingsvariaties en betrouwbaarheid op de lange- termijn.

Door deze factoren aan te pakken, kunnen transformatoren op paal- een efficiënte, veilige en continue service leveren in enkele van de zwaarste klimaten op aarde, waardoor het onderhoud wordt geminimaliseerd en de operationele levensduur van landelijke en afgelegen distributienetwerken wordt verlengd.
